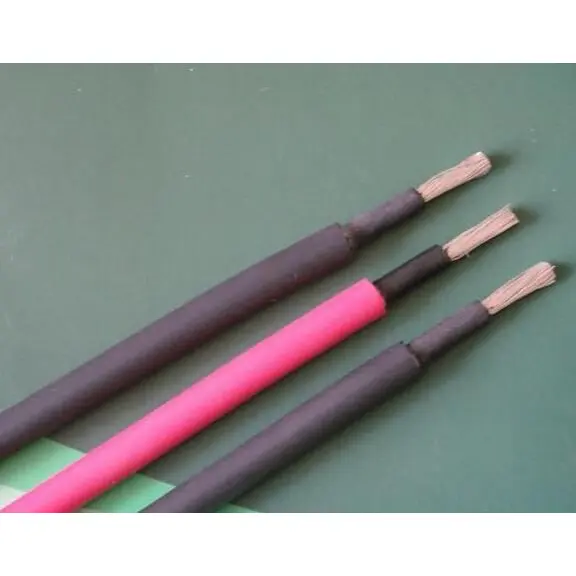

Beida TUV-Certified Photovoltaic Cable သည် ပြင်ပပတ်ဝန်းကျင်ဆိုင်ရာ စိန်ခေါ်မှုများကို ကျော်လွှားသည်။ မြင့်မားသောသန့်ရှင်းမှုရှိသော သံဖြူ-ချထားသော အောက်ဆီဂျင်မပါသော ကြေးနီနှင့် အထူးချည်နှောင်ခြင်းလုပ်ငန်းစဉ်ကို အသုံးပြု၍ ၎င်းသည် ခံနိုင်ရည်နည်းပါးပြီး အစွမ်းထက်သော ductility ပါ၀င်ပြီး ပါဝါပို့လွှတ်မှုမတည်ငြိမ်မှုနှင့် လက်ရှိအတက်အကျများကို ထိရောက်စွာလျှော့ချပေးပါသည်။ IEC 62930 နှင့် EN 50618 ကဲ့သို့သော နိုင်ငံတကာစံချိန်စံညွှန်းများနှင့်အညီ irradiated cross-linked polytetrafluoroethylene (PTFE) ဖြင့်ပြုလုပ်ထားသည်။ ၎င်းသည် အပူချိန် -40 ℃မှ 120 ℃အထိ လွန်ကဲသောအပူချိန်ကွာခြားမှုကို ခံနိုင်ရည်ရှိပြီး မြင့်မားသောအပူချိန်၊ ပျက်စီးမှုနှင့် အက်ဆစ်နှင့် အယ်လ်ကာလီချေးများကို ခံနိုင်ရည်ရှိသည်။ မီးချောင်းအိုမင်းခြင်းကို စမ်းသပ်ပြီးနောက်၊ ၎င်း၏ ဆန့်နိုင်အား ထိန်းထားမှုနှုန်းသည် စံချိန်စံညွှန်းများနှင့် ကိုက်ညီပြီး သဲကန္တာရများ၊ မြင့်မားသောနှင့် အနိမ့်ပိုင်းဒေသများနှင့် ကမ်းရိုးတန်းဒေသများတွင် ရာသီဥတု စောင့်ကြည့်မှုကို ခံနိုင်ရည်ရှိစေပါသည်။
မြင့်မားသောစက်ပိုင်းဆိုင်ရာစွမ်းဆောင်ရည်အတွက်လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်၊ အချို့သောမော်ဒယ်များသည်သံမဏိတိပ်ချပ်ဝတ်တန်ဆာတပ်ဆင်ထားသောနှစ်ထပ်အလွှာနှင့်အကာအကွယ်တည်ဆောက်ပုံဒီဇိုင်းပါ ၀ င်သောကေဘယ်ကြိုးများပါ ၀ င်သည်။ ၎င်းတို့သည် ဖိအားနှင့် သက်ရောက်မှုကို ထူးထူးခြားခြား ခံနိုင်ရည်ရှိပြီး ၎င်းတို့ကို တိုက်ရိုက်မြှုပ်နှံရန်၊ ခေါင်းပေါ်တပ်ဆင်ခြင်းနှင့် ပြွန်တပ်ဆင်ခြင်းကဲ့သို့သော အမျိုးမျိုးသော ချထားနည်းများအတွက် သင့်လျော်စေပြီး ဆောက်လုပ်ရေးပျက်စီးမှုနှင့် ကြွက်များဝင်ရောက်မှုကို ထိရောက်စွာ ကာကွယ်ပေးသည်။ ထုတ်ကုန်အားလုံးသည် သက်ဆိုင်ရာ ဘေးကင်းရေး စံနှုန်းများနှင့် ကိုက်ညီပြီး မီးမလောင်အောင် စမ်းသပ်ခြင်း အောင်မြင်ပြီးဖြစ်သည်။ ၎င်းတို့သည် မီးခိုးနည်းခြင်းနှင့် ဟေလိုဂျင်ကင်းစင်သော လောင်ကျွမ်းမှုတို့ကို ဖြစ်ပေါ်စေပြီး မီးပျံ့နှံ့မှုကို ထိထိရောက်ရောက် ဟန့်တားကာ photovoltaic စနစ်များအတွက် ခိုင်ခံ့သော ဘေးကင်းရေး အတားအဆီးကို ပေးဆောင်သည်။

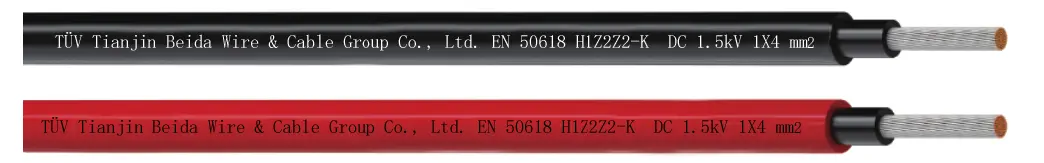

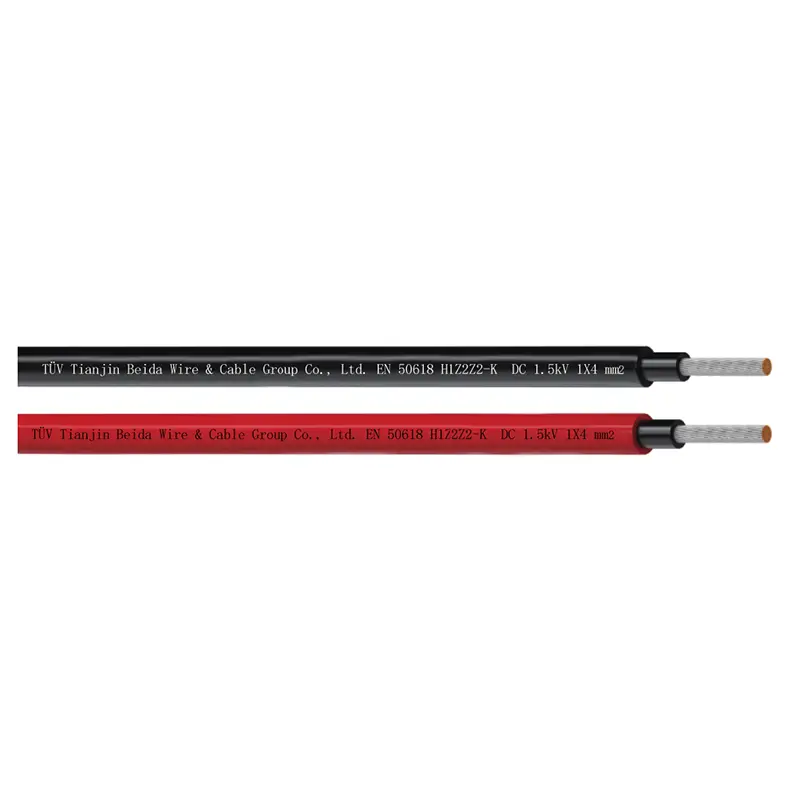

● EN 50618 (H1Z2Z2-K) ;
● PV-1F 2PfG 1169/08.2007 အရ

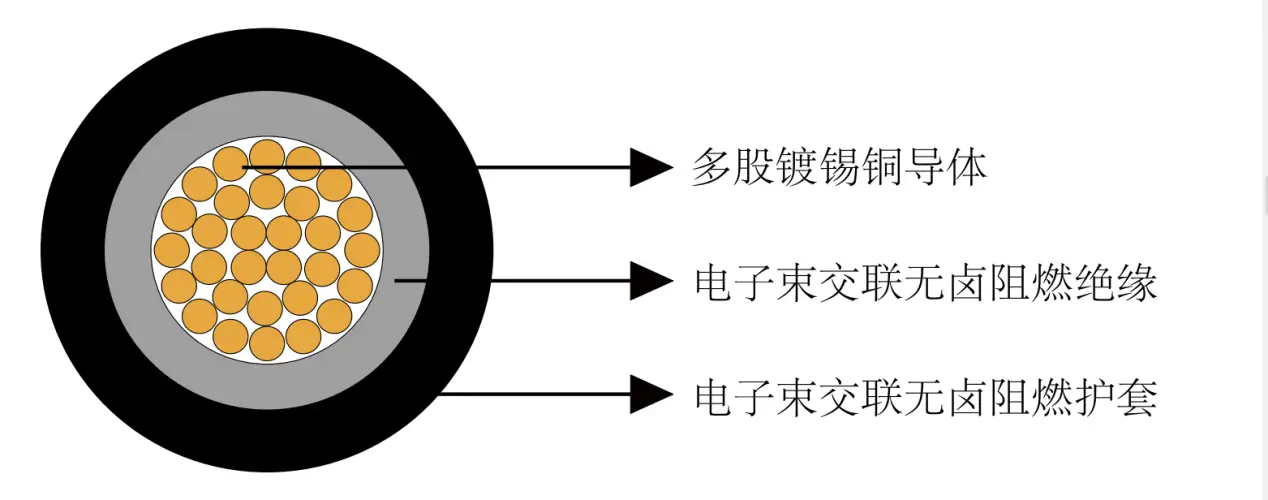

● စပယ်ယာ- DIN VDE 0295 နှင့် IEC 60228 အတန်းအစား 5 အလိုက် သောင်တင်ထားသော ကြေးနီစပယ်ယာ
● လျှပ်ကာ- အီလက်ထရွန် အလင်းတန်းများ ချိတ်ဆက်ထားသော၊ ဟေလိုဂျင်ကင်းစင်ပြီး မီးမလောင်နိုင်သော ဒြပ်ပေါင်း၊ အနက်ရောင်၊
● အလွှာ- အီလက်ထရွန် အလင်းတန်းများ ချိတ်ဆက်ထားသော၊ LSZH နှင့် မီးမလောင်နိုင်သော ဒြပ်ပေါင်း၊ အနက်ရောင်နှင့် အနီရောင်။
● အဆင့်သတ်မှတ်ဗို့အား Uo/U: 1/1 kV AC; 1.5/1.5 kV DC; အများဆုံးခွင့်ပြုထားသော DC ဗို့အား- 1.8 kV DC (စပယ်ယာ/စပယ်ယာ၊ မြေကြီးမဟုတ်သောစနစ်၊ ဝန်အောက်မရှိပတ်လမ်း။
●ပတ်ဝန်းကျင်အပူချိန်:-40℃~+90℃
● IEC/EN 60216-1 အရ conductor တွင် အမြင့်ဆုံးအပူချိန် : 120 ℃ (20000h)၊
●အပူခံနိုင်ရည်စစ်ဆေးမှု- EN60216-2 (အပူချိန်အညွှန်းကိန်း + 120 ℃) အရ၊
●Damp-Heat Resistance- EN 50618 အရ၊ စိုထိုင်းဆ 85% နှင့် Table 2 (Test acc. to EN 60068-2-78)
● အနိမ့်ဆုံး Bending Radius- 4XOD (ပုံသေ), 5XOD (ကွေးညွှတ်နေသည်)
● Tensile Strength and Elongation of Insulation and Jacket- EN 50618 နှင့် 2PfG 1169 ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီသည်
● မျှော်မှန်းအသုံးပြုချိန်- 25 နှစ်
● အဆင်း : ≤15%
● EN50265-2-1၊IEC 60332-1 အရ၊ EN 61034-2(Light Transmittance ≥60%)၊ EN 50525-1၊ နောက်ဆက်တွဲ B အရ Halogen ကင်းစင်သော မီးခိုးထုတ်မှု
"EN 50267-2-2၊ IEC 60754-2 အရ ဓာတ်ငွေ့များ၏ သံချေးတက်မှုနည်း
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Cores နံပါတ် X အမည်ခံ ကြက်ခြေခတ်အပိုင်း |
ကမ်းနားလမ်း အမှတ် |
Nominal Conductor Diameter |
Nominal Insulation Thickness |
Nominal Sheath Thickness |
Nominal Overall Diameter |
အမည်ခံ အလေးချိန် |
|
No.X mm2 |
n/mm |
မီလီမီတာ |
မီလီမီတာ |
မီလီမီတာ |
မီလီမီတာ |
ကီလိုဂရမ်/ကီလိုမီတာ |
|
1×2.5 |
၄၈/၀.၂၄ |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
၁×၄ |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
၁×၆ |
၈၄/၀.၂၈၅ |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
၇၃/၀.၄၀ |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Cores နံပါတ် X အမည်ခံ ကြက်ခြေခတ်အပိုင်း |
ကမ်းနားလမ်း အမှတ် |
Nominal Conductor Diameter |
Nominal Insulation Thickness |
Nominal Sheath Thickness |
Nominal Overall Diameter |
အမည်ခံ အလေးချိန် |
|
n X mm2 |
n/mm |
မီလီမီတာ |
မီလီမီတာ |
မီလီမီတာ |
မီလီမီတာ |
ကီလိုဂရမ်/ကီလိုမီတာ |
|
1×2.5 |
၄၈/၀.၂၄ |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
၁×၄ |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
၁×၆ |
၈၄/၀.၂၈၅ |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
၇၃/၀.၄၀ |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
စပယ်ယာခံနိုင်ရည်နှင့် လက်ရှိသယ်ဆောင်နိုင်မှု 20 ℃
|
ထောင်လိုက်ဖြတ်ပိုင်းပုံ |
အများဆုံး conductor ခုခံမှု 20 ℃ |
အမြင့်ဆုံး insulation Resistance သည် 20 ℃ |
90 ℃ တွင် အမြင့်ဆုံး insulation Resistance |
လက်ရှိသယ်ဆောင်နိုင်မှု |
||
|
လေထဲတွင် ကေဘယ်ကြိုး တစ်ခုတည်း အခမဲ့ |
မျက်နှာပြင်များပေါ်တွင် ကြိုးတစ်ချောင်း |
မျက်နှာပြင်များပေါ်တွင် ကပ်လျက် တင်ထားသော ကေဘယ် ၂ ခု |
||||
|
mm2 |
Ω/ကီလိုမီတာ |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
လက်ရှိသယ်ဆောင်နိုင်သော အပူချိန်ပြောင်းလဲခြင်း ကိန်းဂဏန်း
|
ပတ်ဝန်းကျင် အပူချိန် C |
ပြောင်းလဲခြင်းအချက် |
|
60 အထိ |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
IEC 60364-5-52၊Table B.52-17 အရ စုဆောင်းခြင်းအတွက် လျှော့ချရေးအချက်
