ဤ BS 5467 စံနှုန်းပါဝါကေဘယ်သည် ကောင်းမွန်စွာဒီဇိုင်းဆွဲထားပြီး အပြည့်အဝလုပ်ဆောင်နိုင်သည်၊ ပါဝါထောက်ပံ့မှုနှင့် ထိန်းချုပ်လိုင်းနှစ်ခုလုံးအတွက် သင့်လျော်ပြီး အမျိုးမျိုးသောစက်မှုလုပ်ငန်းနှင့် မြို့ပြအသုံးချမှုများအတွက် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော ပါဝါပို့လွှတ်မှုဖြေရှင်းချက်ကို ပေးဆောင်သည်။ ၎င်း၏ထူးခြားသောသံမဏိဝါယာကြိုးချပ်ဝတ်တန်ဆာသည်အဓိကမီးမောင်းထိုးပြသည်။ ဤဒီဇိုင်းသည် ကေဘယ်လ်၏ စက်ပိုင်းဆိုင်ရာအားကို မြှင့်တင်ပေးရုံသာမက ဆန့်နိုင်အားနှင့် တွန်းအားများကို ခံနိုင်ရည်ရှိပြီး ပြင်ပရုပ်ပိုင်းဆိုင်ရာ ပျက်စီးမှုကို ထိထိရောက်ရောက် ခုခံနိုင်စေရုံသာမက ကြမ်းတမ်းသောပတ်ဝန်းကျင်များတွင်ပင် တည်ငြိမ်သောလုပ်ဆောင်မှုကို ထိန်းသိမ်းပေးကာ ၎င်း၏ကြာရှည်ခံမှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို သိသိသာသာ တိုးတက်စေသည်။
Tianjin Beida ၏ BS 5467 ပါဝါကြိုးသည် အလွန်ကောင်းမွန်သော ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေရှိမှုတို့ ပါဝင်သည်။ အထပ်မြင့်အဆောက်အအုံများ သို့မဟုတ် ရှုပ်ထွေးသော မြေအောက်ပရောဂျက်များတွင် အတွင်းပိုင်းဝါယာကြိုးများအတွက်ဖြစ်စေ ဤကေဘယ်ကြိုးသည် အားလုံးကို လွယ်ကူစွာ ကိုင်တွယ်နိုင်သည်။ အဆောက်အဦအတွင်းပိုင်း၊ ၎င်းသည် အလှတရားနှင့် လက်တွေ့ကျမှုကို ပေးစွမ်းပြီး အမျိုးမျိုးသော အလှဆင်စတိုင်များဖြင့် ချောမွေ့စွာ ပေါင်းစပ်ထားသည်။ မြေအောက်မြှုပ်သည့်အခါတွင် ၎င်း၏ သာလွန်ကောင်းမွန်သော သံချေးတက်မှုနှင့် ရေခံနိုင်ရည်သည် ရေရှည်မြှုပ်နှံထားစဉ်အတွင်း ကေဘယ်ကြိုးအား စဉ်ဆက်မပြတ်နှင့် တည်ငြိမ်သော ဓာတ်အားပို့လွှတ်မှုကို ပံ့ပိုးပေးသည့် ပတ်ဝန်းကျင်ဆိုင်ရာအချက်များကြောင့် မထိခိုက်ကြောင်း သေချာစေသည်။

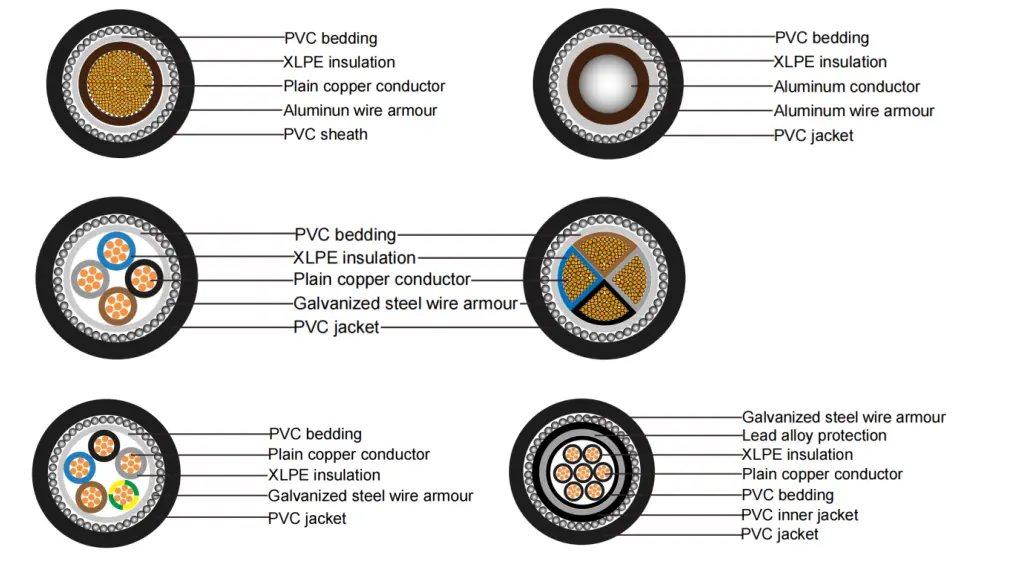

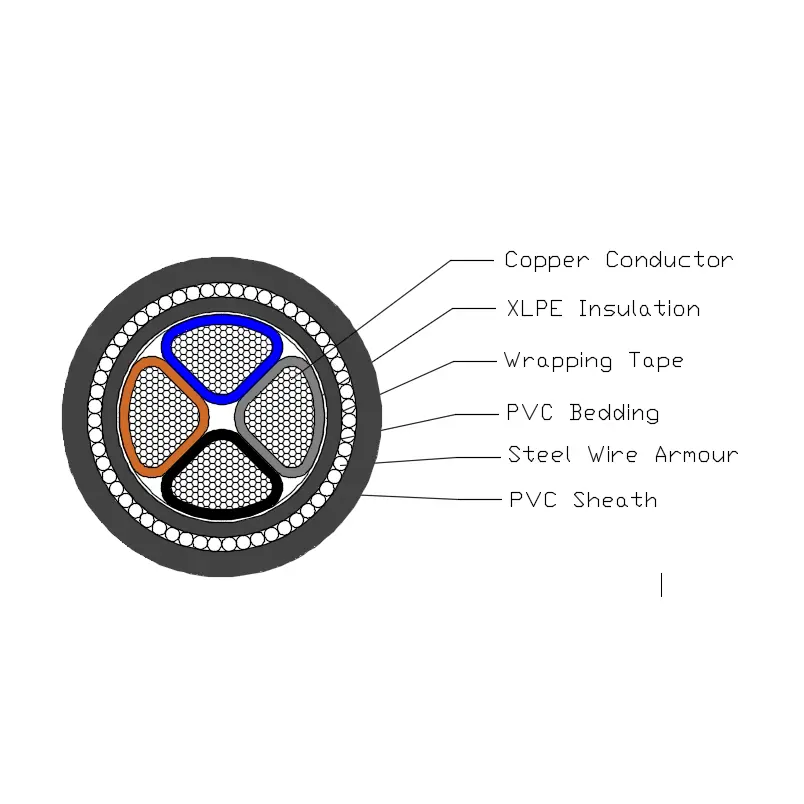

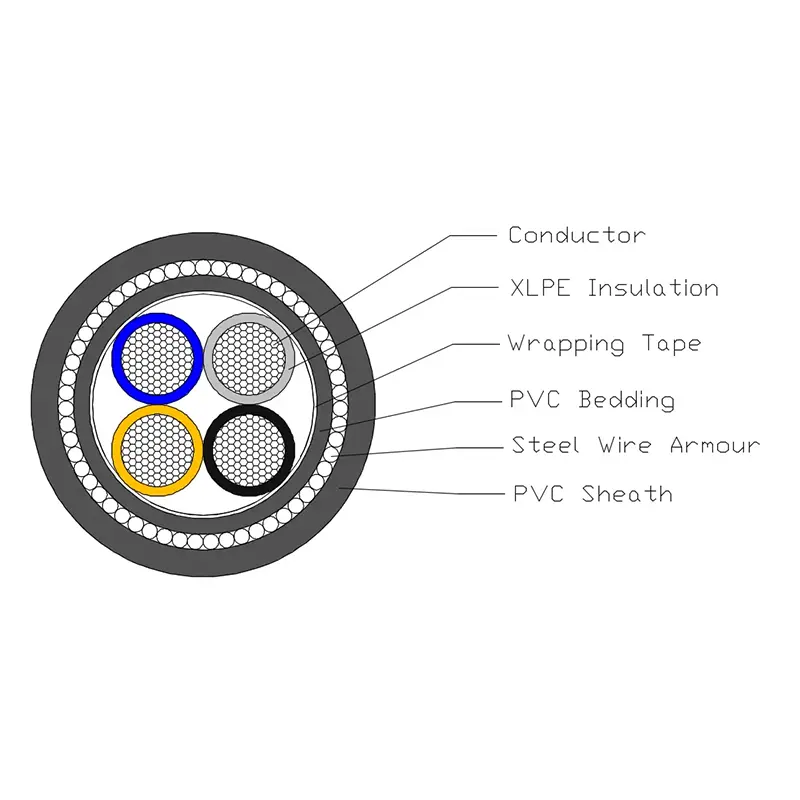

XLPE လျှပ်ကာ PVC Sheathed SWA ပါဝါကြိုးကို T1R ကြေးနီစပယ်ယာ၊ XLPE လျှပ်ကာ၊ PVC အိပ်ယာ၊ Steel-weirs သံချပ်ကာနှင့် PVC အစွပ်များဖြင့် ဖွဲ့စည်းထားသည်။
စပယ်ယာ- အစိုင်အခဲ ကြေးနီ သို့မဟုတ် အလူမီနီယမ် စပယ်ယာ၊ စက်ဝိုင်းပုံ သို့မဟုတ် ပုံသဏ္ဍာန်၊ အတန်း 2 မှ BS EN 60228။
အကာအကွယ်- BS 7655-1.3 အရ XLPE အမျိုးအစား GP8
Core Colour- 1 Core- မွေးရာပါ သို့မဟုတ် အပြာရောင်
2 cores: မွေးဖွား, အပြာ
3 cores ဖွား၊ အနက်ရောင်၊ မီးခိုးရောင်
core 4 ခု- အပြာ၊ မွေးဖွါး၊ အနက်ရောင်၊ မီးခိုးရောင်
5 cores: အစိမ်း/ဝါ၊ အပြာ၊ မွေးဖွါး၊ အနက်ရောင်၊ မီးခိုးရောင်
အပေါ်က coes 5 ခု- အနက်ရောင်နံပါတ်ပါသော အဖြူရောင် cores
အိပ်ယာ- အိပ်ယာသည် ကေဘယ်ကြိုး၏ လည်ပတ်မှုအပူချိန်နှင့် ကိုက်ညီသော extruded ပိုလီမာပစ္စည်းဖြစ်ရမည်။
သံမဏိကြိုးများ ချပ်ဝတ်တန်ဆာ- Single Core ကေဘယ်- အလူမီနီယမ် ဝါယာချပ်ကာ
Multi Core ကေဘယ်- သံမဏိဝိုင်ယာချပ်ကာ
အပြင်ဘက်အစွပ်- BS 7655-4.2 တွင် သတ်မှတ်ထားသည့် အမျိုးအစား 9 အရ အခွံကို PVC ပစ္စည်းများ extruded လုပ်ရမည်။
BS 5467 ပါဝါကြိုးသည် ရှင်းရှင်းလင်းလင်း သတ်မှတ်ထားသော လျှပ်စစ်နှင့် ရုပ်ပိုင်းဆိုင်ရာ စွမ်းဆောင်ရည် ဘောင်များ ပိုင်ဆိုင်ပါသည်။ ၎င်း၏အဆင့်သတ်မှတ်ဗို့အားကို အဆင့်နှစ်ဆင့်ဖြင့် သတ်မှတ်ထားသည်- 600kV နှင့် 1000kV၊ အမျိုးမျိုးသောအခြေအနေများတွင် ဗို့အားလိုအပ်ချက်များနှင့် ကိုက်ညီသည်။ လျှပ်စစ်အန္တရာယ်ကင်းရှင်းရေးစမ်းသပ်မှုတွင်၊ ထုတ်ကုန်သည် ပြိုကွဲခြင်းမရှိပဲ 3.5kV ဗို့အား 5 မိနစ်ကြာခံနိုင်ရည်ရှိပြီး ၎င်း၏လျှပ်စစ်လျှပ်ကာများ၏ ယုံကြည်စိတ်ချရမှုကို အပြည့်အဝပြသထားသည်။ အပူချိန်လိုက်လျောညီထွေရှိမှုနှင့်ပတ်သက်၍၊ ဤထုတ်ကုန်သည် ကျယ်ပြန့်သောလည်ပတ်မှုအပူချိန်အကွာအဝေးရှိပြီး ပတ်ဝန်းကျင်တွင် 0 ℃မှ +90 ℃အထိ တည်ငြိမ်စွာလည်ပတ်နိုင်သည်။ ထိုအချိန်တွင်၊ ၎င်း၏ယာယီပတ်လမ်းအပူချိန်သည် +250 ℃အထိရောက်ရှိနိုင်ပြီး အလွန်ကောင်းမွန်သောအပူချိန်ကို ခံနိုင်ရည်ရှိကြောင်းပြသသည်။ ထို့အပြင်၊ ဤထုတ်ကုန်သည် ရှုပ်ထွေးသောပတ်ဝန်းကျင်များတွင် တပ်ဆင်ခြင်းနှင့် ဝါယာကြိုးများကို လွယ်ကူချောမွေ့စွာ တပ်ဆင်ခြင်းနှင့် ကြိုးသွယ်ခြင်းတို့ကို လွယ်ကူချောမွေ့စေကာ ၎င်း၏အပြင်ဘက်အချင်း 12 ဆ အနိမ့်ဆုံးကွေးညွှတ်အချင်းဝက်ဖြင့် ထူးထူးခြားခြားပြောင်းလွယ်ပြင်လွယ်ရှိသည်။ မီးလောင်မှု နောက်ကျခြင်း၏ စည်းကမ်းချက်များအရ၊ ဤထုတ်ကုန်သည် BS EN 60332-1-2 flame retardant အဆင့်သတ်မှတ်ချက်စံနှုန်းနှင့် ကိုက်ညီပြီး မီးအန္တရာယ်ကို ထိထိရောက်ရောက် လျှော့ချပေးသည်။
ပုံမှန် Cable စမ်းသပ်မှုများ
Conductor DC Resistance Test- 20ºC တွင် conductor DC resistance test ကိုလုပ်ဆောင်ပါ။ တိုင်းတာထားသော conductor DC ခံနိုင်ရည်တန်ဖိုးသည် BS EN 60228 စံနှုန်းအပိုင်း 2 ၏ သက်ဆိုင်ရာလိုအပ်ချက်များနှင့် တိကျစွာလိုက်နာရပါမည်။
Electrical Cable Voltage Test- 3500V ဗို့အားကို cable တွင် 5 မိနစ်ကြာ ပေါင်းထည့်ပါ။ ဤလုပ်ငန်းစဉ်အတွင်း၊ ကေဘယ်လ်သည် ပြိုကွဲခြင်းမျိုး မခံစားရသင့်ပါ။
နမူနာစမ်းသပ်မှုများ
စပယ်ယာဖွဲ့စည်းပုံစစ်ဆေးခြင်း- စပယ်ယာဖွဲ့စည်းပုံသည် BS EN 60228 တွင်ဖော်ပြထားသည့်နည်းပညာဆိုင်ရာလိုအပ်ချက်များနှင့်အပြည့်အဝလိုက်နာရမည်ဖြစ်သည်။
Dimensional Inspection- ကေဘယ်လ်၏ လျှပ်ကာ၊ အတွင်းအလွှာ၊ ဝါယာကြိုးချပ်ဝတ်တန်ဆာနှင့် အစွပ်များ၏ အတိုင်းအတာသည် BS 5467 ၏ ဇယား 3 တွင် သတ်မှတ်ထားသော လိုအပ်ချက်များနှင့် ကိုက်ညီရပါမည်။
Single Cable Burning Test- တစ်ခုတည်းကေဘယ်မီးလောင်ခြင်းစမ်းသပ်မှု၏ရလဒ်များသည် BS EN 60332-1-2 ၏လိုအပ်ချက်များနှင့်ကိုက်ညီရမည်။
အမျိုးအစားစမ်းသပ်ခြင်း။
လျှပ်ကာစွမ်းဆောင်ရည်- cable ၏လျှပ်ကာစွမ်းဆောင်ရည်သည် BS 7655-1-3 တွင်ဖော်ပြထားသောလိုအပ်ချက်များနှင့်ကိုက်ညီရမည်။
အတွင်းလိုင်းစွမ်းဆောင်ရည်- အတွင်းလိုင်း၏စွမ်းဆောင်ရည်သည် BS 5467 ၏ အပိုဒ် 9.2 ၏ သက်ဆိုင်ရာလိုအပ်ချက်များနှင့် ကိုက်ညီရမည်။
Sheath Performance- Sheath ၏စွမ်းဆောင်ရည်သည် BS 7655-4-2 တွင်ဖော်ပြထားသောလိုအပ်ချက်များနှင့်ကိုက်ညီရမည်။
လိုက်ဖက်ညီမှုစမ်းသပ်ခြင်း- လိုက်ဖက်ညီမှုစမ်းသပ်မှု၏ရလဒ်များသည် BS 5467 ၏နောက်ဆက်တွဲ C ၏လိုအပ်ချက်များနှင့်ကိုက်ညီရမည်။
လျှပ်ကာကျုံ့ခြင်းစမ်းသပ်ခြင်း- insulation shrinkage test သည် BS 5467 ၏ Clause 18.3 ၏လိုအပ်ချက်များနှင့်ကိုက်ညီပြီး BS EN 60811-502 အရ စမ်းသပ်မှုနည်းလမ်းကို လုပ်ဆောင်ရမည်ဖြစ်သည်။
Sheath Shrinkage Test- အခွံကျုံ့ခြင်းစမ်းသပ်မှုသည် BS 5467 ၏ Clause 18.6 ၏လိုအပ်ချက်များနှင့် ကိုက်ညီရမည်။
Sheath Tear Resistance Test- Sheath Tear Resistance Test သည် BS 5467 ၏ နောက်ဆက်တွဲ D ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီရမည်။
|
စပယ်ယာနှင့် သံချပ်ကာ၏ အမြင့်ဆုံးခုခံမှု |
||||
|
Single-core cable အတွက် 20 ℃ |
||||
|
ရိုက်ပါ။ |
Max Resistance သည် 20 ℃ ဖြစ်သည်။ |
|||
|
စပယ်ယာ၏အမည်ခံ အပိုင်းဖြတ်ပိုင်းဧရိယာ |
စပယ်ယာ |
အလူမီနီယံဝါယာကြိုး ချပ်ဝတ်တန်ဆာ |
||
|
ကြေးနီ |
အလူမီနီယံ |
ကော့ပါးစပယ်ယာဖြင့် သောင်တင်ထားသော ကေဘယ်များ |
အလူမီနီယံစပယ်ယာဖြင့် သောင်တင်ထားသော ကေဘယ်များ |
|
|
မီလီမီတာ2 |
Ω/ကီလိုမီတာ |
Ω/ကီလိုမီတာ |
Ω/ကီလိုမီတာ |
Ω/ကီလိုမီတာ |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
စပယ်ယာနှင့် သံချပ်ကာ၏ အမြင့်ဆုံးခုခံမှု |
||||||
|
20 ℃ တွင် 2 မှ 5 cores မှ cable အတွက် |
||||||
|
ရိုက်ပါ။ |
Max Resistance သည် 20 ℃ ဖြစ်သည်။ |
|||||
|
စပယ်ယာ၏အမည်ခံ အပိုင်းဖြတ်ပိုင်းဧရိယာ |
စပယ်ယာ |
သံမဏိကြိုး ချပ်ဝတ်တန်ဆာ |
||||
|
ကြေးနီ |
အလူမီနီယံ |
ကော့ပါးစပယ်ယာဖြင့် သောင်တင်ထားသော ကေဘယ်များ |
||||
|
2 core |
၃ အူတိုင် |
4 core |
5 core |
|||
|
မီလီမီတာ2 |
Ω/ကီလိုမီတာ |
Ω/ကီလိုမီတာ |
Ω/ကီလိုမီတာ |
Ω/ကီလိုမီတာ |
Ω/ကီလိုမီတာ |
Ω/ကီလိုမီတာ |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
amperes (A) တွင် လက်ရှိသယ်ဆောင်နိုင်သော စွမ်းရည်
|
အဆင့်သတ်မှတ်ထားသော ဗို့အား 0.6/1kV XLPE လျှပ်ကာပါဝါကြိုး |
|||||||||
|
amperes (A) တွင် လက်ရှိသယ်ဆောင်နိုင်သော စွမ်းရည် |
|||||||||
|
ပတ်ဝန်းကျင်အပူချိန် : လေ : 40 ℃ , မြေပြင် : 25 ℃ |
|||||||||
|
စပယ်ယာအပူချိန်: 90 ℃ |
|||||||||
|
မြေဆီလွှာအပူခံနိုင်ရည်ဖော်ကိန်း: 1.0k·m/W |
|||||||||
|
ရိုက်ပါ။ |
CU/XLPE/PVC၊ AL/XLPE/PVC၊ CU/XLPE/PVC/STA/PVC၊ AL/XLPE/PVC/STA/PVC၊ CU/XLPE/PVC/AWA/PVC၊ AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC၊ AL/XLPE/PVC၊ CU/XLPE/PVC/STA/PVC၊ AL/XLPE/PVC/STA/PVC၊ CU/XLPE/PVC/SWA/PVC၊ AL/XLPE/PVC/SWA/PVC |
||||||
|
core အရေအတွက် |
တစ်ခုတည်းသောအူတိုင် |
|
Multi Core များ |
||||||
|
ဖြတ်ပိုင်းဧရိယာ၊ မီလီမီတာ2 |
လေထဲမှာ |
မြေ၌ |
|
လေထဲမှာ |
မြေ၌ |
||||
|
Cu |
အယ်လ် |
Cu |
အယ်လ် |
|
Cu |
အယ်လ် |
Cu |
အယ်လ် |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
မှတ်ချက်- single-core ကေဘယ်ကြိုးတွေရဲ့ သံချပ်ကာကို သံလိုက်မဟုတ်တဲ့ ပစ္စည်းတွေနဲ့ ပြုလုပ်ထားပါတယ်။ |
|||||||||
ထုပ်ပိုးမှုအသေးစိတ်
၎င်းကို သင်ဝယ်ယူသည့် ပမာဏနှင့် လိုအပ်ချက်များဖြင့် ဆုံးဖြတ်သည်။ ညှိနှိုင်းနိုင်ပါသည်။
ဆိပ်ကမ်း- Tianjin ဆိပ်ကမ်း
Delivery: ပင်လယ်ဖြင့်၊ လေကြောင်း၊ အမြန်။
