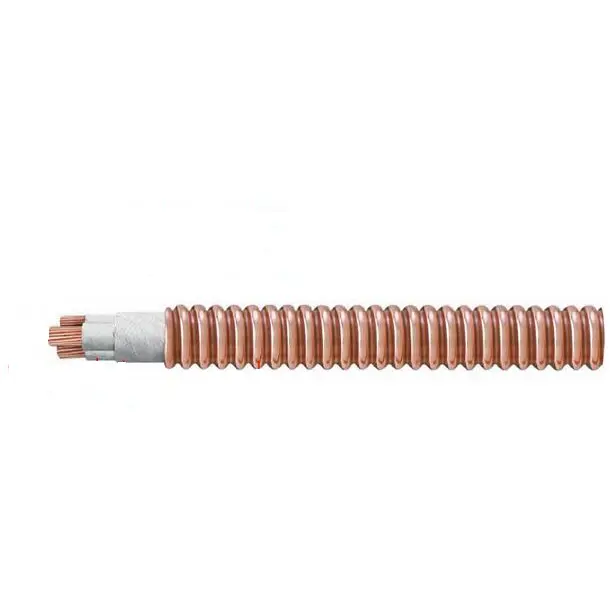

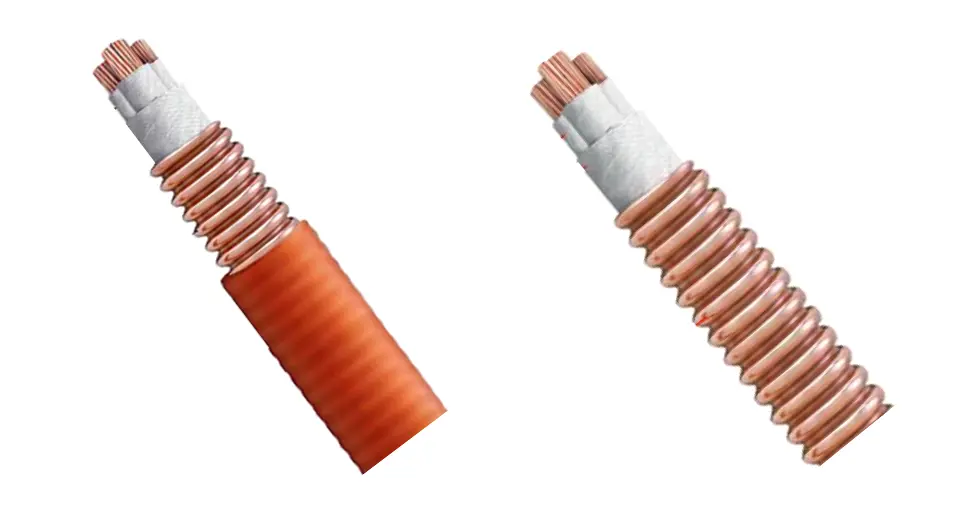

RTTZ Fire-retardant Corrugated Copper Cable

သင်၏ထုတ်လုပ်သူနှင့် ပေးသွင်းသူအဖြစ် Tianjin Beida ကို ရွေးချယ်ပါ၊ ယုံကြည်စိတ်ချရသော RTTZ မီးမွှန်သော Corrugated Copper Cable ဖြေရှင်းချက်ကို ရွေးချယ်ပါ။ စက်ရုံတိုက်ရိုက်စျေးနှုန်းများကမ်းလှမ်းနိုင်ပါသည်။

အသုံးချမှုနယ်ပယ်

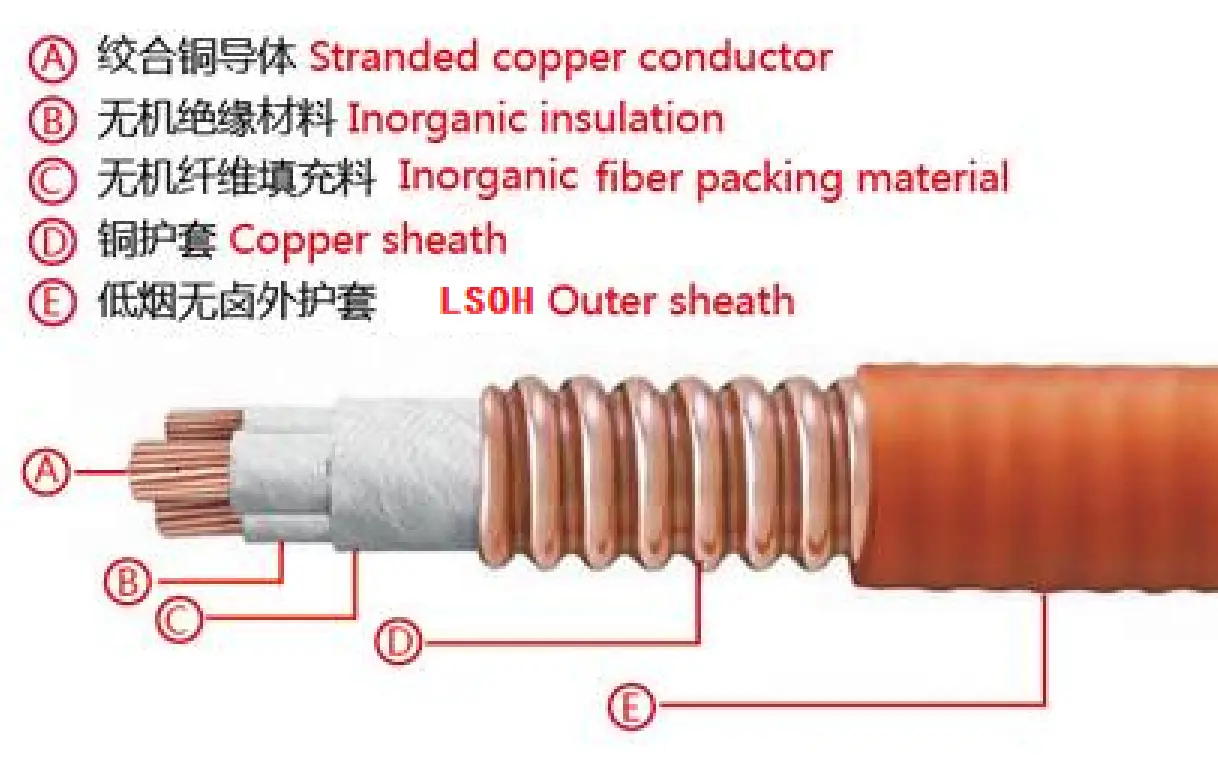

ထုတ်ကုန်ဖွဲ့စည်းပုံ

ကေဘယ်လ်များ တည်ဆောက်ခြင်းနှင့် နည်းပညာဆိုင်ရာ လိုအပ်ချက်များ

စပယ်ယာ- annealed copper conductor ၏ ပထမ သို့မဟုတ် ဒုတိယ အမျိုးအစားကို လက်ခံပါ။

သတ္တုလျှပ်ကာအလွှာ- ၎င်းကို မီးခံနိုင်ရည်ရှိသော mica တိပ်များ သို့မဟုတ် အလားတူလုပ်ဆောင်ချက်များဖြင့် အခြားသတ္တုလျှပ်ကာတိပ်များဖြင့် ပြုလုပ်ထားသည်။

ကေဘယ်ကြိုးများ တပ်ဆင်ခြင်းနှင့် အကာအကွယ်အလွှာ- ကေဘယ် အူတိုင်များတွင် မီးမလောင်အောင် ခံနိုင်ရည်ရှိသော ပစ္စည်းများနှင့် ပြည့်နှက်နေပြီး အကာအကွယ်အလွှာသည် သင့်လျော်သော မီးမလောင်စေရန်နှင့် မီးခံနိုင်သောတိပ်များဖြင့် ရစ်ပတ်ထားသည်။

ကြေးနီသတ္တုအစွပ်- ၎င်းကို ကြေးနီအမြှေးပါး အာဂွန်ဂဟေဂဟေနည်းပညာနှင့် ဖော့စရစ်ပတ်ဖြင့် ထုတ်လုပ်ထားသည်။

Sheath အလွှာ- ၎င်းကို ဟာလိုဂျင်ကင်းစင်သော၊ မီးခိုးနည်းသော၊ မီးမထိန်းနိုင်သော polyolefin အလွှာနှင့်ပြုလုပ်ထားသည်။ ယေဘုယျအားဖြင့် ၎င်းသည် လိမ္မော်ရောင် သို့မဟုတ် လိမ္မော်ရောင်ဖြစ်သော်လည်း လိုအပ်ချက်များအရ အနက်ရောင်ကို ရွေးချယ်နိုင်သည်။

တည်ဆောက်ပုံ diagram

စွမ်းဆောင်ရည်သတ်မှတ်ချက်

RTTZ Fire-retardant Corrugated Copper Cable အဆင့်သတ်မှတ်ထားသော ဗို့အားမှာ 0.6/1kV ဖြစ်သည်။ စမ်းသပ်မှုဗို့အား 3.5kV တွင်သတ်မှတ်ထားပြီး ဤကာလအတွင်း ပြိုကွဲမှုတစ်စုံတစ်ရာမရှိဘဲ 5 မိနစ်အတွင်း ဗို့အားကို ဆက်တိုက်အသုံးပြုသည်။ ကေဘယ်စပယ်ယာ၏ အမြင့်ဆုံးခွင့်ပြုထားသော ရေရှည်လည်ပတ်မှုအပူချိန်မှာ 90 ℃ ဖြစ်သည်။

ကေဘယ်ကြိုးများချထားသောအခါ၊ ပတ်ဝန်းကျင်အပူချိန်သည် 0 ℃ထက်မနိမ့်သင့်ပါ။ အနိမ့်ဆုံးကွေးသောအချင်းဝက်သည် ကေဘယ်၏အပြင်ဘက်အချင်း 12 ဆဖြစ်သည်။ ဓာတ်သတ္တုလျှပ်ကာအလွှာကို မီးဒဏ်ခံနိုင်သော mica တိပ်အလွှာများစွာကို အသုံးပြု၍ ဂရုတစိုက်ပြုလုပ်ထားသည်။

20ºC တွင်၊ conductor resistance သည် GB/T 3956 နှင့် IEC 60228 ရှိ type 1 သို့မဟုတ် type 2 annealed copper conductors အတွက် သတ်မှတ်ထားသော စံချိန်စံညွှန်းများနှင့် အတိအကျ လိုက်နာရပါမည်။ ပတ်ဝန်းကျင် အပူချိန်တွင်၊ ကေဘယ်၏ insulation resistance သည် 100 MΩ·km ထက် မနည်းသင့်ပါ။

မီးခံနိုင်ရည်စမ်းသပ်ခြင်း၏စည်းကမ်းချက်များ၌၎င်းသည် GB/T 34926 ၏စံသတ်မှတ်ချက်များနှင့်ပြည့်မီသည်။ သီးခြားစမ်းသပ်မှုနည်းလမ်းမှာအောက်ပါအတိုင်းဖြစ်သည်-

ပထမဦးစွာ BS 6387 စံနှုန်းနှင့်အညီ C, W, Z စမ်းသပ်မှုများ ပြုလုပ်ပါ။

ဒုတိယအနေဖြင့် BS 8491 ၏ပြဋ္ဌာန်းချက်များနှင့်အညီ စစ်ဆေးမှုပြုလုပ်ရမည်။

တတိယအနေဖြင့်၊ GB/T 19216.21 အရ အပူချိန် 950 ~ 1000 ℃၊ မီးထိတွေ့မှုကြာချိန် 180 မိနစ်နှင့် အအေးခံချိန် 15 မိနစ်တို့ဖြင့် မီးခံနိုင်ရည်စမ်းသပ်မှုကို ပြုလုပ်ပါ။ ဤကာလအတွင်း ကေဘယ်သည် တိုတောင်းသော ဆားကစ်များ သို့မဟုတ် အဖွင့်ပတ်လမ်းများကို မပြသရပါ။

ထုတ်ကုန်ကိုယ်စားပြုနည်းလမ်း

ကုန်ပစ္စည်းကုဒ်

Mica တိပ်တွင်းထွက် လျှပ်ကာ ကြေးနီစွပ်ကြိုး ………R

ပိုလီလီလီဖင် အပြင်ဘက်အစွပ် …………… Y

ကြေးစပယ်ယာ .......................... T

ဟာလိုဂျင်ကင်းစင်ပြီး မီးခိုးနည်း …………………WD (ချန်လှပ်ထားနိုင်သည်)

ကြေးနီစွပ် .......................... T

Flame retardant အဆင့် A/B/C... ZA/B/C

Mica တိပ် ……………………………………………………………………………… Z

အဆင့်သတ်မှတ်ထားသော ဗို့အား …………………0.6/1

ကေဘယ်သတ်မှတ်ချက်များ

ကေဘယ်ကြိုးများအတွက်သတိထားပါ။

တပ်ဆင်ခြင်း။

ချထားခြင်းနည်းလမ်း- ၎င်းကို ဥမင်လှိုဏ်ခေါင်းများ၊ ကေဘယ်ကတုတ်ကျင်းများ၊ ဗန်းများ၊ ကျင်းများ၊ ရှပ်များထဲတွင် ထားရှိနိုင်ပြီး ဖုံးကွယ်ထားမှုနှင့် ဖုံးကွယ်ထားမှုများကို ပံ့ပိုးပေးနိုင်သည်။ single-core ကေဘယ်ကြိုးများအတွက်၊ eddy current ဆုံးရှုံးမှုကိုရှောင်ရှားရန် fixation အတွက် သံလိုက်လျှပ်ကူးပစ္စည်း (ဥပမာ သံဝါယာကြိုးများ) ကို အသုံးပြုရန် တားမြစ်ထားသည်။

ကွေးညွှတ်ခြင်းနှင့် အတိုင်းအတာ- ထုတ်လုပ်သူ၏ သတ်မှတ်ချက်များနှင့်အညီ ကွေးညွတ်သော အချင်းဝက်ကို ထိန်းချုပ်ပါ။ အလျားလိုက် ကြိုးကွင်းအထွာအတွက် ရည်ညွှန်းချက်- ပြင်ပအချင်း ≤20mm အတွက်၊ အထွာသည် 400mm; 20 မီလီမီတာရှိသူများအတွက်၊ အတိုင်းအတာသည် 800 မီလီမီတာဖြစ်သည်။ ဒေါင်လိုက်ပံ့ပိုးမှုအတိုင်းအတာအတွက်- ပြင်ပအချင်း ≤20mm အတွက်၊ span သည် 1500mm; ထိုထက် 20mm အတွက်၊ span သည် 1000mm ဖြစ်သည်။

ဖြေလျှော့ခြင်းနှင့် ပြုပြင်ခြင်း- လိမ်ခြင်းမှရှောင်ရှားရန် ကေဘယ်ကြိုးပေါ်တွင် အမှတ်အသားပြုထားသည့် ဦးတည်ချက်အတိုင်း ကေဘယ်ကို ဖြည်လိုက်ပါ။ cable tray အတွင်း fixation span အတွက် အထက်ပါလိုအပ်ချက်များကို ကိုးကားပါ။

Terminal နှင့် connector

Terminal fabrication- အဆုံး conductor မှ insulation 300mm ခန့်ကို ဖယ်ရှားပြီး ဝါယာကြိုးနှာခေါင်းကို ညှပ်ကာ ကြေးနီအစွပ်နှင့် conductor အကြား လျှပ်ကူးပစ္စည်းကြားရှိ လျှပ်ကာများကြားတွင် လျှပ်ကာခံနိုင်ရည်ကို စမ်းသပ်ရန် megohmmeter ကို အသုံးပြုပါ။ လျှပ်ကာခံနိုင်ရည်အား ကျေနပ်မှုရှိစေရန် သေချာပြီးနောက်၊ တံဆိပ်ခတ်ရန်အတွက် အပူကျုံ့နိုင်သော လက်စွပ်ကို အသုံးပြုပါ။

အလယ်အလတ်ချိတ်ဆက်ကိရိယာများ- ကေဘယ်ကိုယ်ထည်နှင့်ကိုက်ညီသော မီးခံနိုင်ရည်အဆင့်သတ်မှတ်ချက်ဖြင့် အပြီးသတ်ချိတ်ဆက်မှုများကို အသုံးပြုရန် ဦးစားပေးပါသည်။ ဆိုက်အတွင်း တပ်ဆင်မှုအတွင်း၊ ချွတ်ယွင်းချက်များအား လျှော့ချရန် အလုံပိတ်နှင့် ကာရံသေချာစေရန် လိုအပ်ပါသည်။

လည်ပတ်မှုနှင့် ထိန်းသိမ်းမှု

အပူချိန်ထိန်းချုပ်မှု - ပုံမှန်လည်ပတ်နေစဉ်အတွင်း conductor အပူချိန် 90 ℃ထက်မပိုသင့်ပါ။ conductor သည် ထိတွေ့၍မရဘဲ မီးလောင်လွယ်သောပစ္စည်းများနှင့် မထိတွေ့သောအခါ၊ အဖုံးအပူချိန်ကို 105 ℃အထိ မြှင့်တင်နိုင်သည်။

လျှပ်ကာပစ္စည်းစမ်းသပ်ခြင်း- စိုစွတ်မှု သို့မဟုတ် ပျက်စီးမှုမရှိကြောင်း သေချာစေရန် လျှပ်ကာခံနိုင်ရည်အား စမ်းသပ်ရန် megger ကို ပုံမှန်အသုံးပြုပါ။ ဘေးကင်းစေရန်အတွက် ကြေးနီအစွပ်ကို စိတ်ချယုံကြည်စွာ ချည်ထားရန် လိုအပ်ပါသည်။

ဆုံးရှုံးမှုကို ကာကွယ်ခြင်းနှင့် ကာကွယ်ခြင်း- စက်ပိုင်းဆိုင်ရာ ထိခိုက်မှုမဖြစ်အောင် နံရံများ/ကြမ်းပြင်များ ဖြတ်သွားသည့်အခါ အဖုံးကို ချွန်ထက်သော အရာများဖြင့် ကုတ်ခြစ်ခြင်းမှ ရှောင်ကြဉ်ပါ။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

ထုပ်ပိုးမှုအသေးစိတ်

၎င်းကို သင်ဝယ်ယူသည့် ပမာဏနှင့် လိုအပ်ချက်များဖြင့် ဆုံးဖြတ်သည်။ ညှိနှိုင်းနိုင်ပါသည်။

ဆိပ်ကမ်း- Tianjin ဆိပ်ကမ်း

Delivery: ပင်လယ်ဖြင့်၊ လေကြောင်း၊ အမြန်။
