XLPE လျှပ်ကာ PVC Sheathed STA MV ကြိုး

ဤ XLPE လျှပ်ကာ PVC Sheathed STA MV Cable သည် ပရော်ဖက်ရှင်နယ် ပေးသွင်းသူ Beida မှ ပံ့ပိုးပေးသော Cross-linked polyethylene (XLPE) အား လျှပ်စစ်ဂုဏ်သတ္တိများ၊ အပူခံနိုင်ရည်နှင့် အိုမင်းရင့်ရော်မှုကို ခံနိုင်ရည်ရှိသော လျှပ်ကာပစ္စည်းအဖြစ် အသုံးပြုပါသည်။ ပိုလီဗီနိုင်းကလိုရိုက် (PVC) အပြင်ဘက်အခွံနှင့် ပေါင်းစပ်ထားသောကြောင့် အစိုဓာတ်၊ ဓာတုဗေဒဆိုင်ရာ သံချေးတက်မှုနှင့် ရုပ်ပိုင်းဆိုင်ရာ ပွန်းပဲ့ခြင်းတို့ကို ပိုမိုကာကွယ်ပေးပါသည်။ သံမဏိတိပ်ချပ်ဝတ်တန်ဆာအလွှာသည် ကေဘယ်အား မြင့်မားသော compressive နှင့် ရိုက်ခတ်မှုဒဏ်ကို ခံနိုင်ရည်ရှိစေပြီး တိုက်ရိုက်မြှုပ်နှံခြင်း၊ ဥမင်လိုဏ်ခေါင်းများနှင့် ပိုက်လိုင်းများကဲ့သို့ အမျိုးမျိုးသော အခင်းအကျင်းပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ထားသည်။ အပိုဆောင်းပိုက်များကို အကာအကွယ် မလိုအပ်ဘဲ မြေအောက် တိုက်ရိုက်မြှုပ်နိုင်သည့် တပ်ဆင်နည်းများအတွက် အထူးသင့်လျော်ပါသည်။

ဗို့အားအဆင့်သတ်မှတ်ချက်များတွင်၊ ထုတ်ကုန်များသည် 3.6/6KV၊ 6/10KV၊ 8.7/15KV၊ 12/20KV၊ 18/30KV နှင့် 26/35KV ကဲ့သို့သော အများအားဖြင့် အသုံးများသောသတ်မှတ်ချက်များစွာကို အကျုံးဝင်ပြီး ကွဲပြားခြားနားသော အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားပို့လွှတ်မှုနှင့် ဖြန့်ဖြူးမှုအခြေအနေများကို ဖြည့်ဆည်းပေးနိုင်သည်။ ကေဘယ်လ်ဖွဲ့စည်းပုံ ဒီဇိုင်းသည် တင်းကျပ်ပြီး သက်ဆိုင်ရာနိုင်ငံတော် စံချိန်စံညွှန်းများနှင့် ကိုက်ညီပြီး ကောင်းမွန်သော ရေရှည်လည်ပတ်မှု တည်ငြိမ်မှုနှင့် ဘေးကင်းမှု အနားသတ်များရှိသည်။

အပလီကေးရှင်းများ

Cross-linked polyethylene insulated, PVC sheathed, steel-tape သံချပ်ကာပါဝါကြိုးများကို မြို့ပြဓာတ်အားဖြန့်ဖြူးရေး၊ ကျေးလက်ဓာတ်အားလိုင်းများ၊ သတ္တုတွင်းလျှပ်စစ်ဓာတ်အားနှင့် ရထားပို့ဆောင်ရေးစနစ်များတွင် အဓိကအားဖြင့် အသုံးပြုကြသည်။ ဓာတ်အားခွဲရုံများ၊ ဖြန့်ဖြူးရေးပုံးများ၊ ထရန်စဖော်မာများနှင့် မီးစက်များကဲ့သို့သော စက်ပစ္စည်းများကို ချိတ်ဆက်ရန်အတွက် ၎င်းတို့ကို အသုံးပြုကြသည်။ ဤကေဘယ်အမျိုးအစားသည် ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များ သို့မဟုတ် စက်မှုတပ်ဆင်မှုများတွင် ပါဝါပို့လွှတ်ခြင်းအတွက် သင့်လျော်သည်။ ၎င်းကို မြေအောက် တိုက်ရိုက်မြှုပ်ထားနိုင်သည် သို့မဟုတ် ကေဘယ်ကြိုးကျင်းများ သို့မဟုတ် ကေဘယ်ကြိုးဗန်းများတွင် တပ်ဆင်နိုင်သည်။ ကေဘယ်သည် အချို့သောဖိအားကိုခံနိုင်ရည်ရှိသော်လည်း tensile force မဟုတ်ပါ။

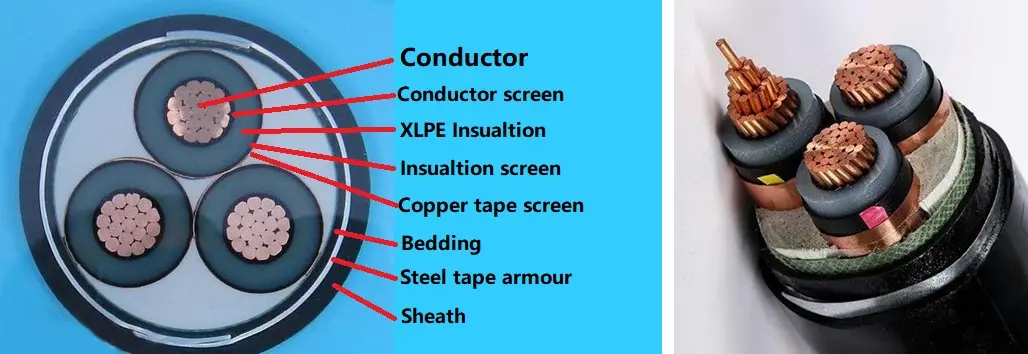

ထုတ်ကုန်ဖွဲ့စည်းပုံ

XLPE လျှပ်ကာ PVC Sheathed STA MV Cable ကို T1R ကြေးနီစပယ်ယာ၊ XLPE လျှပ်ကာ၊ PVC ထုပ်ပိုးတိပ်စတီးတိပ်ချပ်ဝတ်တန်ဆာနှင့် PVC အစွပ်များဖြင့် ဖွဲ့စည်းထားသည်။

စပယ်ယာ- ကြေးနီ သို့မဟုတ် အလူမီနီယမ် စပယ်ယာ၊ အဝိုင်းပုံ သို့မဟုတ် ပုံသဏ္ဍာန်၊ အတန်း 2 မှ IEC 60228

နှင့် GB/T 3956-2008။

လျှပ်ကာ- Cross-linked polyethylene insulation၊ လျှပ်ကာအထူ၊ ပစ္စည်းပိုင်ဆိုင်မှုသည် IEC 60502-2 နှင့် GB/T 12706.2၊ GB/T 12706.3 အရ ဖြစ်ရမည်။

စပယ်ယာအကာအကွယ်ပေးခြင်း- conductor အကာအကွယ်ကို extruded semi-conductive non-metallic material ဖြင့် ပြုလုပ်ထားသင့်ပြီး extruded semi-conductive material ကို insulation တွင် တင်းတင်းကျပ်ကျပ် ချည်နှောင်ထားသင့်သည်။

လျှပ်ကာကာခြင်း- လျှပ်ကာအကာအကာသည် သတ္တုမဟုတ်သော တစ်ပိုင်းလျှပ်ကူးပစ္စည်းအလွှာနှင့် သတ္တုအလွှာတို့ ပေါင်းစပ်ဖွဲ့စည်းထားသင့်သည်။ သတ္တုမဟုတ်သော တစ်ပိုင်းလျှပ်ကူးပစ္စည်းအလွှာကို လျှပ်ကာအူတိုင်နှင့် တင်းတင်းကြပ်ကြပ် ချိတ်ထားနိုင်သည် သို့မဟုတ် ဖယ်ထုတ်နိုင်သော insulated core တစ်ခုစီသို့ တိုက်ရိုက် extruded ဖြစ်သင့်သည်။ ထို့နောက်၊ သတ္တုအကာအရံအကာအလွှာကို သတ္တုမဟုတ်သော semi-conductive အလွှာကို ပတ်ပတ်ထားသင့်သည်။ ၎င်းသည် IEC 60502-2၊ GB/T 12706.2 နှင့် GB/T 12706.3 ပါ ပြဋ္ဌာန်းချက်များကို လိုက်နာသင့်သည်။

အတွင်းအဖုံးများ- အတွင်းအဖုံးများကို extruded လုပ်ထားရမည်။ ပစ္စည်းများသည် cable ၏လည်ပတ်မှုအပူချိန်အတွက် သင့်လျော်ပြီး insulating material နှင့် ကိုက်ညီမှုရှိရမည်။

သံမဏိတိပ်ချပ်ဝတ်တန်ဆာ- multicore ကေဘယ်ကြိုးများတွင်၊ သံချပ်ကာကို သံမဏိတိပ်နှစ်ထပ်နှင့် လိုက်လျောညီထွေရှိသော အတွင်းအဖုံးတစ်ခုပေါ်တွင် အသုံးပြုရမည်။ a.c တွင်အသုံးပြုရန်အတွက် single-core ကြိုးများ။ စနစ်များသည် သံလိုက်မဟုတ်သော သံမဏိတိပ်များဖြင့် ပါဝင်ရမည်။

အပြင်ဘက်အစွပ်-PVC အစွပ်၊ အထူ၊ ပစ္စည်းပိုင်ဆိုင်မှုသည် IEC 60502.2 နှင့် GB/T 12706 အရ ဖြစ်ရမည်။

Flame-retradant cable- မီးမလောင်နိုင်သော PVC အပြင်အစွပ်ပစ္စည်းကို အသုံးပြုရမည်။ မီးမလောင်နိုင်သော အဆင့်များကို Bunch A၊ B နှင့် C ဟူ၍ အမျိုးအစားသုံးမျိုး ခွဲခြားနိုင်သည်။

စွမ်းဆောင်ရည်သတ်မှတ်ချက်

အဆင့်သတ်မှတ်ထားသော ဗို့အား: 3.6/6 kV မှ 18/30 kV; 26/35 kV

စမ်းသပ်မှုဗို့အား- ပါဝါကြိမ်နှုန်းစမ်းသပ်မှုဗို့အားသည် 3.5U0 ဖြစ်သင့်ပြီး စစ်ဆေးမှုသည် ပျက်ပြားခြင်းမရှိဘဲ 5 မိနစ်ကြာရှည်သင့်သည်။

စပယ်ယာ၏ အမြင့်ဆုံးလည်ပတ်မှုအပူချိန်: 90 ºC

ဝါယာရှော့အပူချိန်- +250 ºC

လျှပ်ကာအထူ:

ကေဘယ်လ် စမ်း

ပုံမှန်ကေဘယ်စမ်းသပ်မှုများတွင်- 1) Conductor DC ခံနိုင်ရည်စစ်ဆေးမှု၊ GB/T 3956-2008 နှင့် IEC 60228 တို့၏လိုအပ်ချက်များကိုလိုက်နာရန် 20ºC တွင် DC ခံနိုင်ရည်ရှိရန် လိုအပ်ပါသည်။ 2) AC ဗို့အားစမ်းသပ်မှု 3.5U0 ဗို့အား 5 မိနစ်ကြာအဆက်မပြတ်၊ ပျက်ယွင်းမှုမဖြစ်သင့်ပါ။ 3) GB/T 3048.12 အရ ပြုလုပ်သော တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်စမ်းသပ်မှုတွင် 10pC ထက်ကျော်လွန်၍ မတွေ့နိုင်သော လျှပ်စီးထွက်ခြင်းကို 1.73U0 ဗို့အား ထုတ်ပေးသင့်ပြီး စမ်းသပ်မှု အာရုံခံနိုင်စွမ်းသည် 10pC သို့မဟုတ် ထို့ထက် ပိုမြင့်သင့်သည်။

နမူနာစစ်ဆေးမှုများတွင် အဓိကအားဖြင့်- ၁) GB/T 3956-2008 နှင့် IEC 60228 တို့၏ လိုအပ်ချက်များကို လိုက်နာရမည့် စပယ်ယာဖွဲ့စည်းပုံ စစ်ဆေးခြင်း၊ 2) လျှပ်ကာ၊ အတွင်းအလွှာ၊ သံမဏိတိပ်ချပ်ဝတ်တန်ဆာနှင့် အဖုံးများ၏ဖွဲ့စည်းပုံဆိုင်ရာအတိုင်းအတာများသည် IEC 60502.2၊ GB/T 12706.2-2020 နှင့် GB/T 12706.3-2020 ၏လိုအပ်ချက်များနှင့်ကိုက်ညီရမည်။ 3) GB/T 2951.21-2008 နှင့် IEC 60811-2-1 ၏ အခန်း 9 အရ လုပ်ဆောင်ရမည့် အပူပိုင်း ရှည်လျားခြင်း စမ်းသပ်ခြင်း နှင့် ရလဒ်များသည် သက်ဆိုင်ရာ စံနှုန်းများနှင့် ကိုက်ညီရမည်။

အမျိုးအစားစမ်းသပ်ခြင်းတွင် အောက်ပါတို့ကို အကျုံးဝင်သည်- လျှပ်ကာနှင့် အစွပ်များ၏ စက်ပိုင်းဆိုင်ရာနှင့် ရုပ်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများနှင့် လျှပ်စစ်ဂုဏ်သတ္တိများသည် IEC 60502.2၊ GB/T 12706.2-2020 နှင့် GB/T 12706.3-2020 တို့၏ လိုအပ်ချက်များနှင့် ကိုက်ညီရပါမည်။ single-cable burning test သည် GB/T 19666-2019 နှင့် IEC 60332 ပါ ပြဋ္ဌာန်းချက်များကို လိုက်နာသင့်သည်။ ထုပ်ပိုးထားသော flame retardant test သည် GB/T 19666-2019 နှင့် IEC 60332 တို့၏ လိုအပ်ချက်များနှင့်လည်း ကိုက်ညီသင့်ပါသည်။

ထုတ်ကုန်တပ်ဆင်မှုအခြေအနေများ-

ကေဘယ်လ်တပ်ဆင်နေစဉ်အတွင်း ပတ်ဝန်းကျင်အပူချိန်

cross-linked ethylene insulation နှင့် PVC sheath ပါဝါကြိုးများအတွက်၊ တပ်ဆင်နေစဉ်အတွင်း ပတ်ဝန်းကျင်အပူချိန်သည် 0°C ထက်မနိမ့်သင့်ပါ။

ကေဘယ်ကြိုးတပ်ဆင်စဉ်အတွင်း အနိမ့်ဆုံးကွေးညွှတ်အချင်းဝက်

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

ထုပ်ပိုးမှုအသေးစိတ်

၎င်းကို သင်ဝယ်ယူသည့် ပမာဏနှင့် လိုအပ်ချက်များဖြင့် ဆုံးဖြတ်သည်။ ညှိနှိုင်းနိုင်ပါသည်။

ဆိပ်ကမ်း- Tianjin ဆိပ်ကမ်း

Delivery: ပင်လယ်ဖြင့်၊ လေကြောင်း၊ အမြန်။
