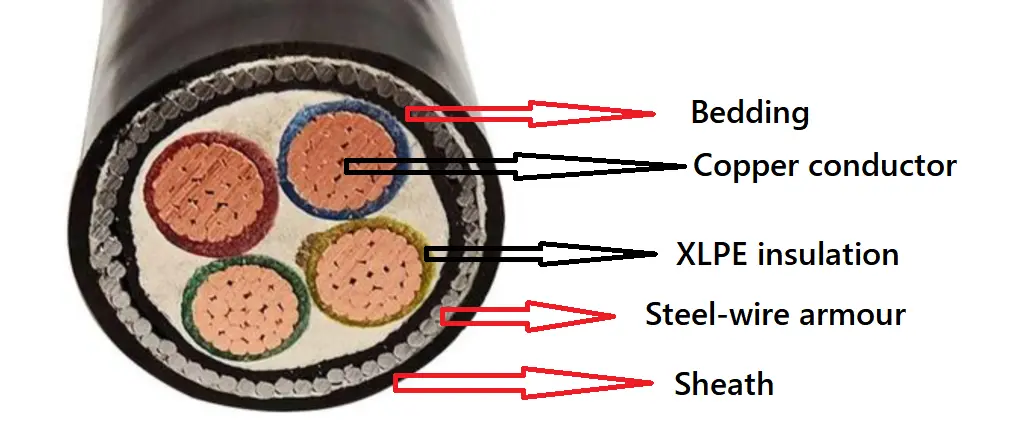

XLPE လျှပ်ကာ PVC Sheathed SWA ပါဝါကြိုးကို T1R ကြေးနီစပယ်ယာ၊ XLPE လျှပ်ကာ၊ PVC ထုပ်ပိုးထားသောတိပ် Steel-weirs သံချပ်ကာနှင့် PVC အစွပ်များဖြင့် ဖွဲ့စည်းထားသည်။
အသုံးများသော ကေဘယ်အမျိုးအစားများမှာ YJV32၊ ZC-YJV32၊ ZB-YJV 32၊ ZA-YJV 32၊ ZCN-YJV 32၊ ZBN-YJV32၊ ZCN-YJV32၊ CU/XLPE/PVC/SWA/PVC၊ CU/MICA/XLPE/PVC/
XLPE လျှပ်ကာ PVC Sheathed SWA ပါဝါကြိုးကို T1R ကြေးနီစပယ်ယာ၊ XLPE လျှပ်ကာ၊ PVC ထုပ်ပိုးထားသောတိပ် Steel-weirs သံချပ်ကာနှင့် PVC အစွပ်များဖြင့် ဖွဲ့စည်းထားသည်။
စပယ်ယာ- ကြေးနီ သို့မဟုတ် အလူမီနီယမ် စပယ်ယာ၊ အဝိုင်းပုံ သို့မဟုတ် ပုံသဏ္ဍာန်၊ အတန်း 2 မှ IEC 60228
နှင့် GB/T 3956-2008၊ အပိုင်းဖြတ်ပိုင်းအတွက် 6mm ထက်မပိုပါ။2အစိုင်အခဲဝိုင်း
စပယ်ယာ၊ Class 1 မှ IEC 60228 နှင့် GB/T 3956-2008 ကို အသုံးပြုနိုင်သည်။
လျှပ်ကာ- လျှပ်ကာအထူ၊ ပစ္စည်းပိုင်ဆိုင်မှုသည် IEC 60502 နှင့် GB/T 12706 အရ ဖြစ်ရမည်။
Core အရောင်- 1 Core- အနီရောင် သို့မဟုတ် အဝါ သို့မဟုတ် အစိမ်း သို့မဟုတ် အပြာ သို့မဟုတ် အနက်
2 Cores : အနီ၊ အပြာ သို့မဟုတ် အနီ၊ အနက်
core 3 ခု- အဝါ၊ အစိမ်း၊ အနီရောင် သို့မဟုတ် အနီရောင်၊ အဝါ၊ အပြာ
core 4 ခု- အဝါ၊ အစိမ်း၊ အနီ၊ အပြာ သို့မဟုတ် အနီရောင်၊ အဝါ၊ အပြာ၊ အနက်
core 5 ခု- အဝါ၊ အစိမ်း၊ အနီ၊ အပြာ၊ အနက်ရောင် သို့မဟုတ် အနီ၊ အဝါ၊ အပြာ၊ အနက်၊ အစိမ်း
အပေါ်က coes 5 ခု- အနက်ရောင်နံပါတ်ပါသော အဖြူရောင် cores သို့မဟုတ် ရောင်စုံဖဲကြိုးအမျိုးမျိုး
အတွင်းအဖုံးများ- အတွင်းအဖုံးများကို extruded သို့မဟုတ် lapped ဖြစ်နိုင်သည်။ ပစ္စည်းများသည် cable ၏လည်ပတ်မှုအပူချိန်အတွက် သင့်လျော်ပြီး insulating material နှင့် ကိုက်ညီမှုရှိရမည်။
သံမဏိကြိုးများ ချပ်ဝတ်တန်ဆာ- multicore ကေဘယ်ကြိုးများတွင်၊ သံချပ်ကာကို လိုက်လျောညီထွေရှိသော သံမဏိဝါယာကြိုးများအတွင်းပိုင်းကို ဖုံးအုပ်ထားရမည်။ a.c တွင်အသုံးပြုရန်အတွက် single-core ကြိုးများ။ စနစ်များတွင် သံလိုက်မဟုတ်သော သံမဏိကြိုးများ ပါဝင်ရမည်။
အပြင်ဘက်အဖုံး- Sheath အထူ၊ ပစ္စည်းပိုင်ဆိုင်မှုသည် IEC 60502 နှင့် GB/T 12706 အရ ဖြစ်ရမည်။
Flame-retradant cable- မီးမလောင်နိုင်သော PVC အပြင်အစွပ်ပစ္စည်းကို အသုံးပြုရမည်။ မီးမလောင်နိုင်သော အဆင့်များကို Bunch A၊ B နှင့် C ဟူ၍ အမျိုးအစားသုံးမျိုး ခွဲခြားနိုင်သည်။
မီးခံနိုင်ရည်ရှိသောကေဘယ်- Mica တိပ်အလွှာနှစ်ခုသည် conductor ပတ်ပတ်လည်တွင်ဒဏ်ရာရှိရမည်။
အဆင့်သတ်မှတ်ထားသော ဗို့အား: 0.6/1 kV
စမ်းသပ်မှု ဗို့အား- 3.5kV သည် 5 မိနစ်ကြာမျှ ပြိုကျခြင်းမရှိပါ။
အလုပ်အပူချိန် - 5 ဒီဂရီ C မှ + 90 ºC
ဝါယာရှော့အပူချိန်- +250 ºC
အနိမ့်ဆုံး Flexing Bending အချင်းဝက်- 15* OD;
အနည်းဆုံး Static Bending အချင်းဝက်- 10* OD;
ကေဘယ်စမ်းသပ်မှု-
1. စပယ်ယာ DC ခံနိုင်ရည်စစ်ဆေးမှု- 20ºC conductor DC ခုခံမှု GB/T 3956-2008, IEC 60228 နှင့် ကိုက်ညီရမည်။
2. AC ဗို့အားစမ်းသပ်မှု- 3.5kV/5min၊ ပြိုကွဲခြင်းမရှိပါ။
နမူနာစမ်းသပ်မှု-
1. စပယ်ယာဖွဲ့စည်းပုံစစ်ဆေးခြင်း- ၎င်းသည် GB/T 3956-2008, IEC 60228 ၏ နည်းပညာဆိုင်ရာလိုအပ်ချက်များနှင့် ကိုက်ညီရမည်။
2. လျှပ်ကာ၊ အနားသပ်၊ သံမဏိတိပ်ချပ်ဝတ်တန်ဆာနှင့် အစွပ်ဖွဲ့စည်းပုံ အရွယ်အစားသည် GB/T 12706.1-2020၊ IEC 60502.1 ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီရမည်။
အပူရှိန်ရှည်ခြင်းစမ်းသပ်မှု
နမူနာနှင့် စမ်းသပ်မှုလုပ်ထုံးလုပ်နည်းများသည် GB/T 2951.21-2008၊ IEC 60811-2-1၊ အခန်း 9 ပါ ပြဋ္ဌာန်းချက်များကို လိုက်နာရမည်ဖြစ်ပြီး ရလဒ်များသည် GB/T 12706.1-2020၊ IEC 60502.1 ပါ ပြဋ္ဌာန်းချက်များကို လိုက်နာရမည်ဖြစ်သည်။
စမ်းသပ်မှုအမျိုးအစား
လျှပ်ကာနှင့်အစွပ်များ၏စက်ပိုင်းဆိုင်ရာနှင့်ရုပ်ပိုင်းဆိုင်ရာစွမ်းဆောင်ရည်စမ်းသပ်မှုသည် GB/T 12706.1-2020 နှင့် IEC 60502.1 ၏လိုအပ်ချက်များနှင့်ကိုက်ညီရမည်။
လျှပ်စစ်စွမ်းဆောင်ရည် GB/T 12706.1-2020၊ IEC 60502.1 နှင့် ကိုက်ညီရမည်
ကြိုးတစ်ချောင်းတည်းလောင်ကျွမ်းခြင်းစမ်းသပ်မှုသည် GB/T 19666-2019၊ IEC 60332 နှင့် ကိုက်ညီရမည်။
ကေဘယ်ကြိုး၏ ထုပ်ပိုးထားသော မီးမလောင်မီ စမ်းသပ်မှုသည် GB/T 19666-2019၊ IEC 60332 ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။
ကေဘယ်ကြိုးများ၏မီးခံနိုင်ရည်စမ်းသပ်မှုသည် GB/T 19666-2019 နှင့် IEC 60331 တို့၏လိုအပ်ချက်များနှင့်ကိုက်ညီရမည်။
amperes (A) တွင် လက်ရှိသယ်ဆောင်နိုင်သော စွမ်းရည်
|
အဆင့်သတ်မှတ်ထားသော ဗို့အား 0.6/1kV XLPE လျှပ်ကာပါဝါကြိုး |
|||||||||
|
amperes (A) တွင် လက်ရှိသယ်ဆောင်နိုင်သော စွမ်းရည် |
|||||||||
|
ပတ်ဝန်းကျင်အပူချိန် : လေ : 40 ℃ , မြေပြင် : 25 ℃ |
|||||||||
|
စပယ်ယာအပူချိန်: 90 ℃ |
|||||||||
|
မြေဆီလွှာအပူခံနိုင်ရည်ဖော်ကိန်း: 1.0k·m/W |
|||||||||
|
ရိုက်ပါ။ |
CU/XLPE/PVC၊ AL/XLPE/PVC၊ CU/XLPE/PVC/STA/PVC၊ AL/XLPE/PVC/STA/PVC၊ CU/XLPE/PVC/AWA/PVC၊ AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC၊ AL/XLPE/PVC၊ CU/XLPE/PVC/STA/PVC၊ AL/XLPE/PVC/STA/PVC၊ CU/XLPE/PVC/SWA/PVC၊ AL/XLPE/PVC/SWA/PVC |
||||||
|
core အရေအတွက် |
တစ်ခုတည်းသောအူတိုင် |
|
Multi Core များ |
||||||
|
ဖြတ်ပိုင်းဧရိယာ၊ မီလီမီတာ2 |
လေထဲမှာ |
မြေ၌ |
|
လေထဲမှာ |
မြေ၌ |
||||
|
Cu |
အယ်လ် |
Cu |
အယ်လ် |
|
Cu |
အယ်လ် |
Cu |
အယ်လ် |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
မှတ်ချက်- single-core ကေဘယ်ကြိုးတွေရဲ့ သံချပ်ကာကို သံလိုက်မဟုတ်တဲ့ ပစ္စည်းတွေနဲ့ ပြုလုပ်ထားပါတယ်။ |
|||||||||
ထုပ်ပိုးမှုအသေးစိတ်
၎င်းကို သင်ဝယ်ယူသည့် ပမာဏနှင့် လိုအပ်ချက်များဖြင့် ဆုံးဖြတ်သည်။ ညှိနှိုင်းနိုင်ပါသည်။
ဆိပ်ကမ်း- Tianjin ဆိပ်ကမ်း
Delivery: ပင်လယ်ဖြင့်၊ လေကြောင်း၊ အမြန်။
